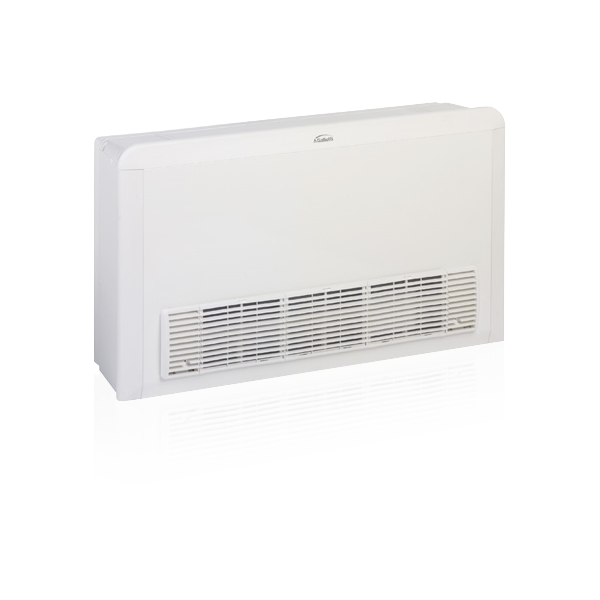

FLAT Ui-ventilatorconvectoren met design omkasting, motor met elektronische omschakeling BLDC, zichtbare installatie aan muur of plafond, omkasting met luchtintrede- en luchtuittrederooster<\p>

Plus

  • Eurovent-certificaat
  • Omkasting van staal/ABS
  • Dubbel condensopvangreservoir
  • Omkeerbare wateraansluitingen
  • Centrifugaalventilatoren van ABS
  • Modulerende werking
  • Laag energieverbruik
  • Extreem laag geluidsniveau

Eigenschappen en versies

  • 2-pijp systeem
  • 4-pijp systeem
  • Horizontale installatie
  • Verticale installatie
  • Borstelloze motor
  • ERGO
  • Centrifugaalventilator
  • 3 modellen
  • hoge-efficiëntie warmtewisselaar
  • 2- en 4-pijp systemen
  • Inbouwbare ionisator
  • BLDC-motor
  • Integreerbaar met ERGO

Technische eigenschappen

FLAT van Galletti is de nieuwe generatie ventilatorconvectoren en is ontworpen met het doel om topdesign en -prestaties te leveren. FLAT betekent innovatie ook op het gebied van het ontwerp, om absoluut uitstekende geluidsprestaties te bieden met het voordeel van een exclusief design dat geschikt is voor commerciële en residentiële toepassingen. Design omkasting kleur RAL9010, voorpaneel van staalplaat, zijpanelen, rooster aan de bovenkant en zijpanelen gemaakt van uv-bestendig ABS. Het rooster aan de bovenkant bestaat uit een rooster en een draaibaar uitblaasrooster. Het rooster is voorzien van een microschakelaar die de werking van de unit onderbreekt wanneer het rooster wordt gesloten. Luchtintrederooster van ABS met luchtfilter. Hoge-efficiëntie warmtewisselaar met koperen leiding en aluminium ribben. Centrifugaalventilatoren met dubbele luchtintrede, gemaakt van antistatisch ABS met schoepen met een vleugelprofiel en kruislings geplaatste modules. Elektromotor met elektronische omschakeling BLDC (borstelloos), gemonteerd op trillingsdempers. De eenheid is voorzien van een inverterkaart die de motor regelt en een precieze instelling van de rotatiesnelheid van de motor mogelijk maakt (controlesignaal 0-10 V). Uitwasbaar luchtfilter dat voor onderhoud eenvoudig gedemonteerd kan worden.  Bedieningspanelen, als accessoire verkrijgbaar.

Hoofdcomponenten

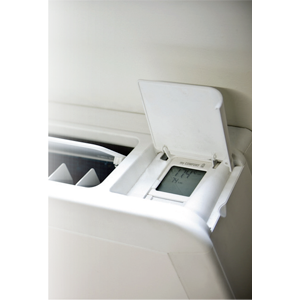

 Omkasting met een verfijnd design

Omkasting met een verfijnd design

Kleur RAL9010, voorpaneel van staalplaat. Zijpanelen, rooster aan bovenkant en zijpanelen gemaakt van UV-straling bestendig ABS zodat ook na verloop van tijd de kleur behouden blijft. Het rooster aan de bovenkant bestaat uit een rooster en een draaibaar uitblaasrooster. Het rooster is voorzien van een microschakelaar die de werking van de unit onderbreekt wanneer het rooster wordt gesloten.

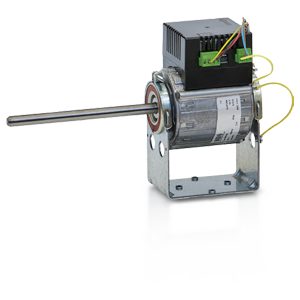

 BLCD-elektromotor

BLCD-elektromotor

De unit is voorzien van een inverterk aar t die de motor controleert. Deze kan worden gescheiden of op de motor zelf worden gemonteerd en kan gebruikt worden voor een exacte instelling van de maximale draaisnelheid van de motor (controlesignaal 0-10 V), ook in het geval dat de maximale draaisnelheid moet worden beperkt om het geluid laag te houden.

Warmtewisselaar

Hoog-efficiënt met koperen leiding en aluminium ribben, voorzien van koperen collector en ontluchtingsventiel. De wateraansluitingen kunnen tijdens de installatiefase worden omgekeerd. Op aanvraag kan in 4-pijp systemen een extra warmtewisselaar worden gemonteerd.

Luchtfilter

Uitwasbaar filter gemaakt van polypropyleen met honingraatstructuur, gemakkelijk uitneembaar voor onderhoud.

Structuur

Gemaakt van extra dik verzinkt plaatstaal, akoestisch en thermisch geisoleerd met klasse 1 zelfdovende panelen.

Ventilatoren

Centrifugaalventilatoren met dubbele luchtintrede, statisch en dynamisch in balans, gemaakt van antistatisch ABS met schoepen met een vleugelprofiel en kruislings geplaatste modules. De ventilatoren zijn aangebracht in een uiterst efficiënte schroef van ABS.

Hoofdonderdelen

BH - Extra condensopvangreservoir voor ventilatorconvectoren in horizontale installatie voor FLAT GIVK - Isolerende omkasting voor klep VK1S BV - Extra condensopvangreservoir voor ventilatorconvectoren in verticale installatie voor FLAT

KVM2 (Estro - Flat - 2x1 - Ductimax) - 2-wegklep, modulerende actuator, met montageset VKMS (Estro - Flat) - 3-wegklep, modulerende actuator, complete hydraulische set KV2 (Estro - Flat - 2x1 - Ductimax) - 2-wegklep, ON/OFF-actuator 230V, met montageset VKS (Estro - Flat) - 3-wegklep, ON/OFF-actuator 230V, complete hydraulische set

PV - Gecoat achterpaneel voor modellen voor verticale installatie met omkasting voor FLAT PH - Gecoat achterpaneel voor modellen voor horizontale installatie met omkasting voor FLAT

MCLE - Microprocessorbesturing met display MY COMFORT LARGE MCSWE - Watersensor voor controllers EVO, MYCOMFORT MCSUE - Vochtsensor op afstand voor controllers met microprocessor KBFLAE - Installatieset op machine FLAT EVO - Controller met microprocessor met bedieningsinterface op afstand DIST - Afstandhouder installatie aan de muur voor Mycomfort-controllers

DF - Extra warmtewisselaar met 1 rij voor 4-pijp systemen
